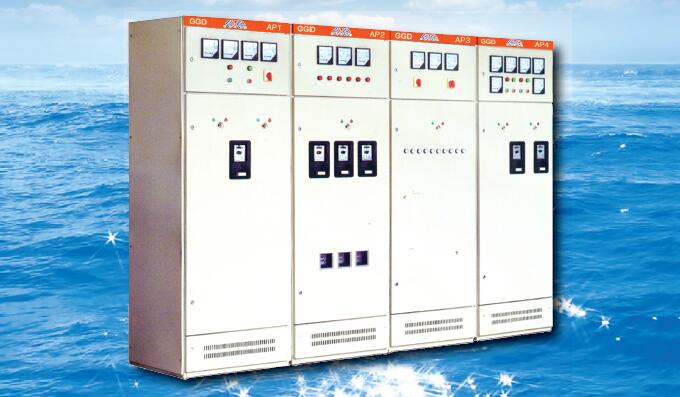

GGD交流低压配电柜


  变电所、工矿企业等电力用户作为交流50Hz,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分段能力高,额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。

  本产品符合:GB7251《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

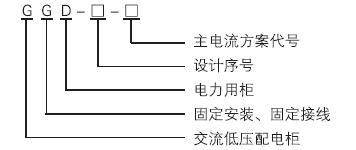

产品型号及含义


正常使用条件

  1. 环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃。

  2. 海拔高度:2000m及以下。

  3. 相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度:(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

  4. 设备安装时与垂直面的倾斜度不超过5°。

  5. 设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

  注:用户有特殊要求时可与本公司协商解决。

技术参数

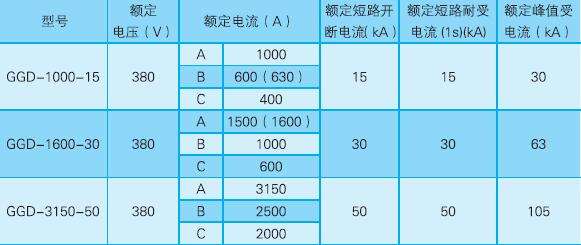

  1. 主要技术参数


  2. 辅助电路方案

  辅助电路的设计分供用电方案和发电厂方案两部分。

  3. 主母线

  额定电流在1500A及以下时采用单排铜母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用搪锡工艺处理。

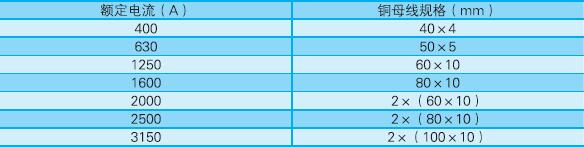

  3.1 水平母线选用


  3.2中性接地母线选用


电器元件选择

  1. GGD柜主要采用国内已能批量生产的电器元件。如DW17、DZ20、DW15等,柜架断路器也可选用DW45、CW1、AE、M、F等,塑壳断路器选用DZ253、TM30、NS等国内外较先进的电器元件。

  2. HD138X和HS138BX型旋转操作式开关是专为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型的电器元件。

  3. 如设计部门根据用户需要,选用性能更优良,技术更先进的新型电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。

  4. 为进一步提高电路的动稳定能力,GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑。母线夹由高强度、高阻燃型PPO复合材料热塑成型,绝缘强度高、自熄性能好,结构独特,只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构,成本低、强度高、解决了老产品爬电距离不够的缺陷。

结构特点

  1. GGD型交流低压配电成套开关设备的柜体采用通用柜的形式,框架用C型材组装而成,框架零件及专用配套零件由本公司生产配套供货,以保证柜体的精度和质量。通用系数高。部件按模块原理设计,并有20模数的安装孔,通用系数高。可以使工厂实现预生产。即缩短了生产制造周期,也提高了工作效率。

  2. GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热量上升,通过上槽孔排出,而冷风不断的由下端槽孔补充进柜,使密封的柜体自上而下形成一个自然通风道,达到散热的目的。

  3. GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方。

  4. 柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边外均嵌有一根山型橡塑条,关门时门与框架之间的嵌条有一定的圧缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

  5. 装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接,整柜构成完整地接地保护系统。

  6. 柜体表面采用高压静电喷塑粉工艺处理。具有附着力强,质感好。整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。

  7. 柜体的顶盖在需要时可拆除,便于现场母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

  8. 柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~P40之间选择。

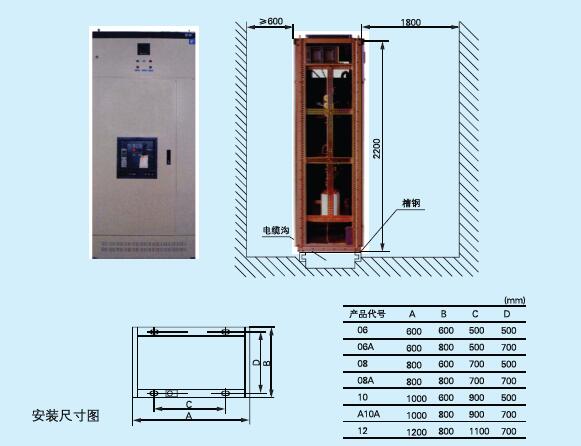

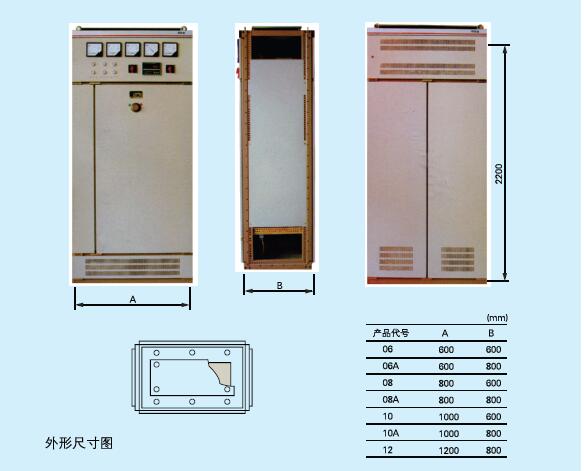

外形尺寸及安装尺寸
