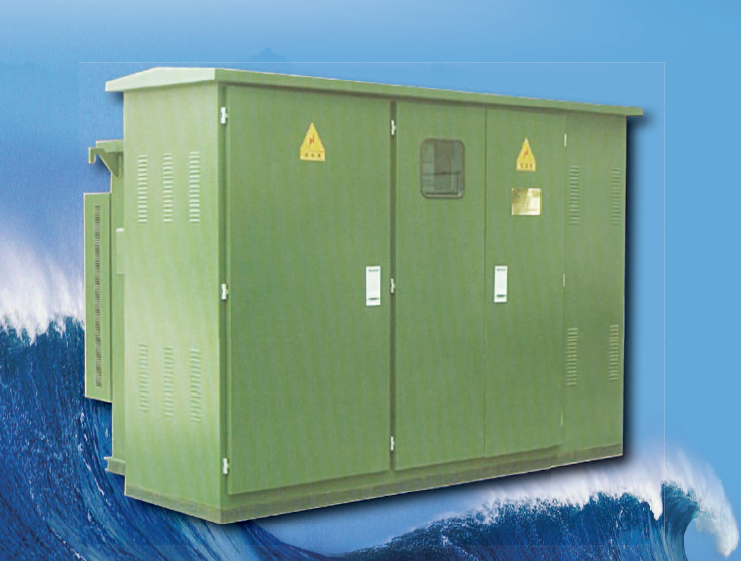

ZGS系列美式箱变

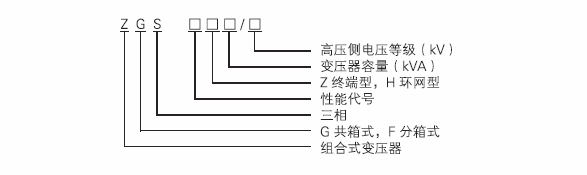

型号含义

产品概述

共箱式箱变（ZGS型）是将变压器器身、高压负荷开关及保护用熔断器放置同一油箱内，大大减少了设备的体积，箱体为全密封结构，采用隐蔽式高强度螺栓及耐油丁腈橡胶垫圈密封箱盖，可长期承受50kPa压力，箱体在设计上充分考虑了防水、防凝露的要求。顶盖设计有5%坡度防止积水。箱门为三点连锁，只有在打开低压间隔后才可以打开高压间隔。

结构特点

分箱式箱变（ZFS型）采用负荷开关与变压器分隔式结构，是一种更适合我国用户习惯的改进型的美式预装变电站，它保持了美式预装变电站体积小、价格低、全绝缘、全屏蔽、使用安全可靠等特点，解决了高压负荷开关及熔断器操作所产生的游离碳对对变压器的影响，增大了低压间隔空间，可以提供多种低压及无功补偿方案，降低了预装式变电站整体高度，增强了预装式变电站适应环境的能力。

应用领域

ZGS型预装式变压器（又称美式箱变）是在总结多年来对美式箱变的现场服务和运行经验的基础上，消化吸收国外先进技术和设计理念，专门为我国城市配网而设计制造的新型产品。具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小、美观大方等卓越性能。主要用于10kV的城乡电网中，也适用于工矿企业、机场、车站、港口、高速公路、地铁等公共场所。

正常使用环境

★户外

★环境温度：-25℃~+40℃

★24小时周期内平均温度不超过+30℃

★海拔高度低于1000m

★风速不大于34m/s

★相对湿度：日平均值不大于95%，月平均值不大于90%

★无剧烈震动和冲击及爆炸危险场所

★周围空气不受腐蚀性在超过规定正常的环境条件下使用时，可与我公司协商解决。
