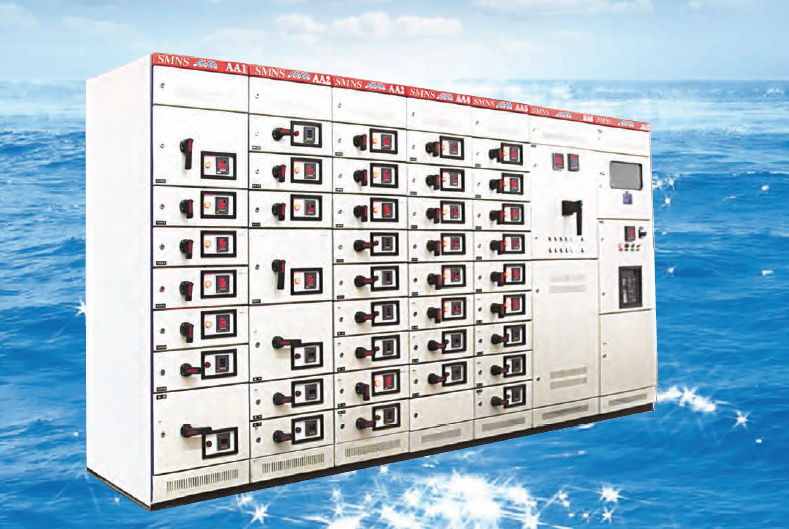

SMNS低压抽出式开关柜

SMNS型低压抽出式开关柜（以下称开关柜）是我公司参考了瑞士ABB公司的MNS系列低压开关柜，并加以综合改进后开发的，是目前国内较先进低压抽出式开关设备。该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械连锁装置，使用户在使用时更安全、更可靠。本开关柜适用于交流50（60）Hz、额定绝缘电压和工作电压为380（400）V、660（690）V、额定电流5000A及以下三相（四）五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。

使用条件

1.    周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35摄氏度；

2.    周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时有较大的相对湿度，变化有可能会偶然产生适度的凝露；

3.    户内使用，使用地点的海拔高度不得超过2000m；

4.    应安装在无剧烈震动和冲击，以及不使电器元件收到腐蚀的场所。

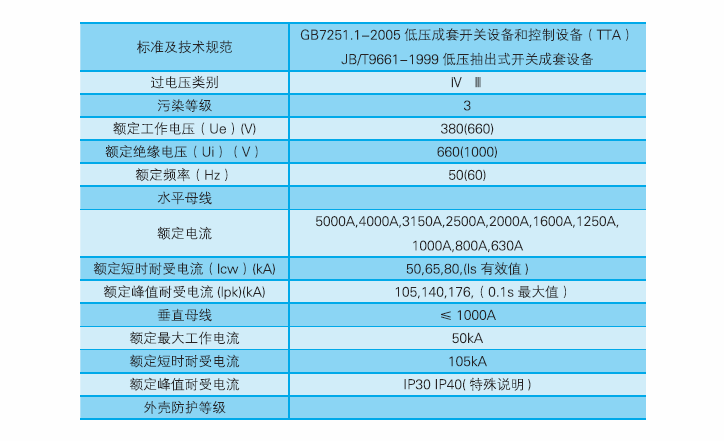

技术数据

主电路方案

本开关柜主电路方案共23组，44个规格，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特点

本开关柜由于引进了瑞士ABB的先进技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通用连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组建，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。

1.    开关柜类型

a．受电、母联柜

b．动力中心柜（PC）

采用国内外的各种类型的框架式断路器如CW1（2）、SW1（2）或M、F系列断路器进行配电。

c．电动机控制中心柜（MCC）

由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

d．无功功率补偿柜

2.    抽屉类型

有四种尺寸都是以8E（200mm）高度，进行模块化结构设计，其有效元器件安装高度为1800mm，使柜体整体布局更合理，更美观。

	8E/4在8E高度空间平行组合4个抽屉单元
	8E/2在8E高度空间平行组合2个抽屉单元
	8E在8E高度空间组合1个抽屉单元
	16E在16E（400mm）高度空间组合1个抽屉单元

以上四种抽屉单元可在一个柜体中作单一组装，也可作混合组装。

3.    柜体简介

（1）    柜体基本尺寸

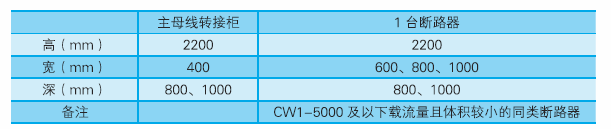

a．受电柜及联络柜

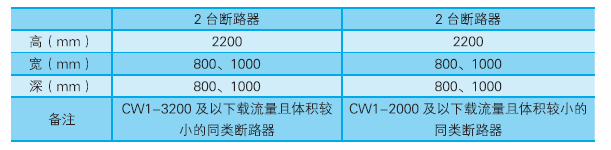

b．动力中心（PC）柜

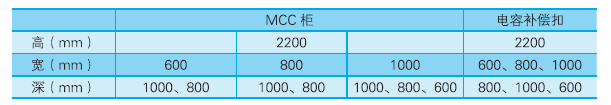

c．电动机控制中心（MCC）柜及电容补偿柜

（2）柜体分区设计

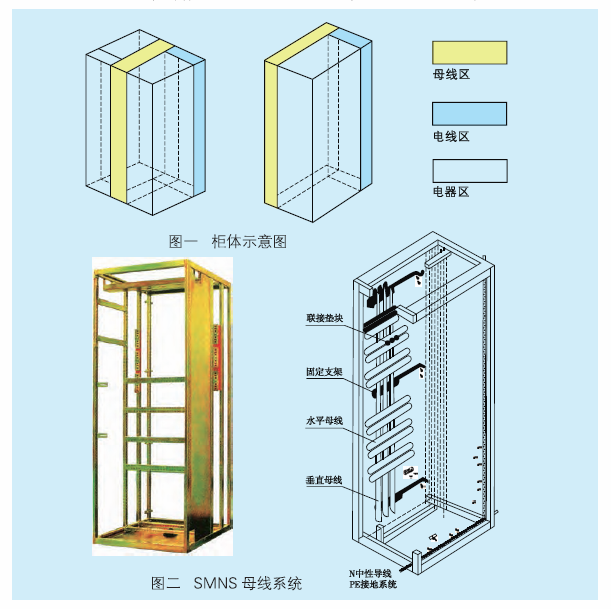

MCC柜根据需要可组成单面操作柜或双面操作柜，每一柜体又固定分隔成三个小室。即主母线室、电器室和电缆室。（见图一）

（3）安全保护系统

每柜设有一块阻燃型的高密度聚氨酯塑料功能板，或经过电镀的隔板安装在主母线室与电器室之间，其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故，使操作更安全。

上下层抽屉之间都有带有通风孔的镀锌金属底板相隔离，较小的8E/4、8E/2抽屉其四周均为阻燃型工程塑料件，对相邻回路之间具有较强的绝缘隔离作用。

柜内采用了多种塑料件组件以支撑带电部分，这些组件要求是无卤素的，并具有CTI300等级的防漏电性能。

（4）母线系统

开关柜可配置二组主母线，安装在开关柜的后部母线室。二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电，也可并联供电，也可作后备电源。

配电母线（垂直母线）组装在阻燃型塑料功能板中，二者贯穿整个装置，安装在柜前底部及右侧，各回路接地或接零都可就近联接。整个母线系统安装见图二所示。框架结构件采用自攻螺钉联接，具有较高的接地可靠性。（见图二）

（5）抽屉的电气和机械联锁

抽屉单元有可靠地机械联锁装置，通过操作手柄控制，具有明显的准备。合闸、试验、抽出和隔离位置。

为加强安全防范，操作手柄定位后可加上挂锁，最多可加三把锁。

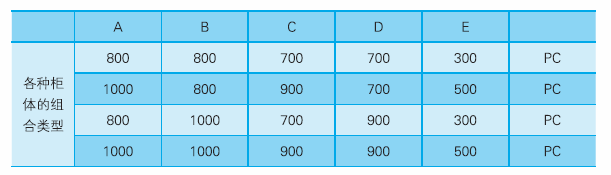

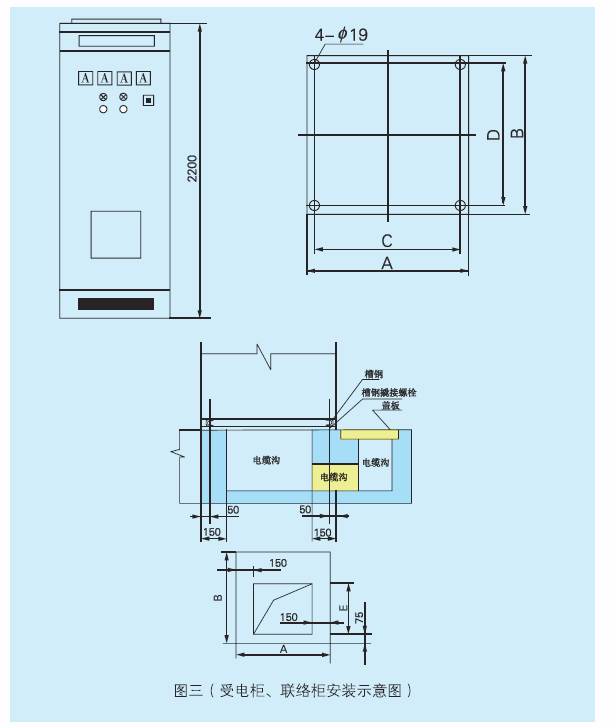

 开关柜安装示意图
