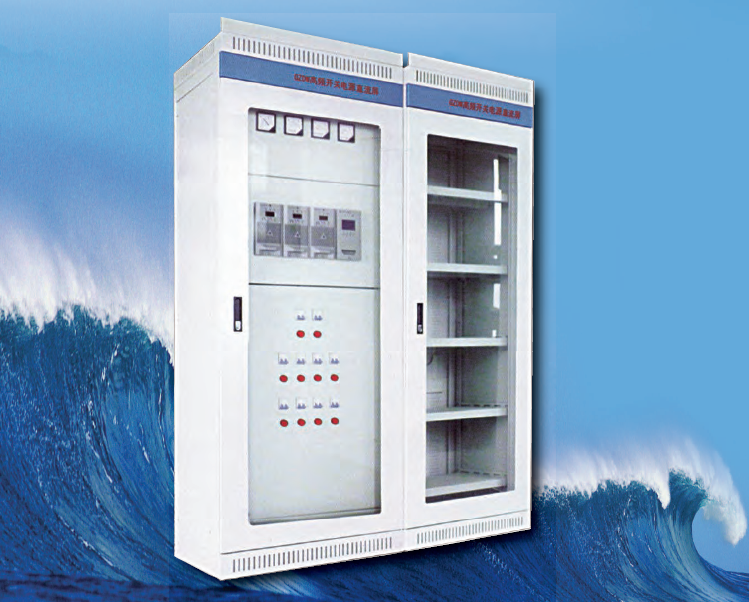

GZDW系列直流电源系统

型号含义

产品概述

目前我国各地的发电厂，水电站35Kv、220kV、110kV等各类变电站，所使用直流电源设备（包括供给断路器分合闸用，后备电池充电以及2次回路的仪器表等低压设备用电）大部分采用的是相控电源或磁饱和式电源，由于受工艺水平和器件特性的限制，上述电源存在很多不足之处，应该说已远远不能满足飞速发展的电力工程的需要。而以体积小、重量轻、效率高、输出纹波极低、动态响应快、控制精度高、模块可叠加输出为特点的高频开关电源逐步取代相控电源已是大势所趋，特别是近几年来电力电子技术的迅猛发展以及功率、器件制造工艺技术提高，更使高频开关电源的可靠性，及适用面大大优于相控电源和磁饱和式电源。

应用领域

GZD（W）系列直流电源柜适用于10~500kV变电站、发电厂和高层建筑、住宅小区等配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其他需要直流电源的场所。

本产品符合GB/T8456-1996《低压直流成套开关设备》的规定。

本产品充电装置可用高频充电模块和相控充电机。

本产品微机控制器可用PLC控制器和单片机型。

性能特点

★采用开关电源的模块化设计，N+1热备份。

★充电模块可以带电热插拔，平均维护时间大幅度减少。

★动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

★硬件低差自主均流技术，模块间输出电流量最大不平衡度优于5%。

★可靠的防雷和电器绝缘措施，选配的绝缘监测装置能够实现监测系统绝缘情况，确保系统和人身安全。

★系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。

★采用现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。

★柜体前面为整扇玻璃门，后面为双开门，外形美观大方，结构设计便于设备安装调试、维护检修与运行操作。

★外形尺寸有（高×宽×深）2260×800×600mm，2260×800×800mm两种常规标准规格，并且可根据用户要求定制非标柜。
