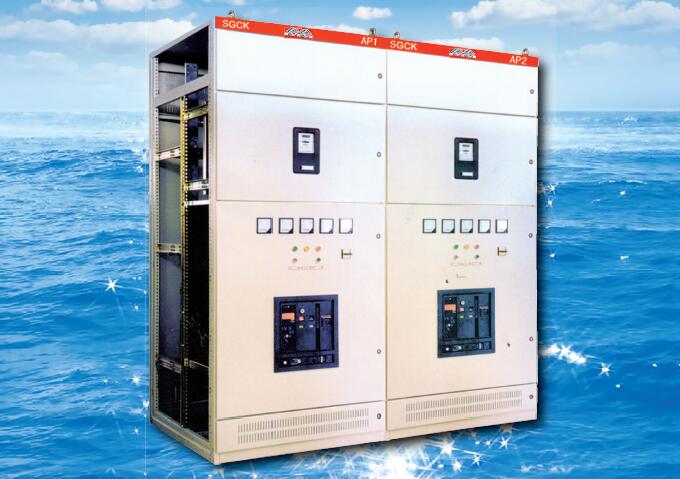

SGCK低压抽出式开关柜

　　SGCK型低压抽出式开关柜（以下简称开关柜）适用于三相交流50、（60）Hz，额定电压380（400）V、60（690）V，额定电流5000A及以下的三相四线制及三相五线制电力系统，广泛用于发电厂、变电站、工矿企业、高层建筑、机场、车站码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中心MCC。

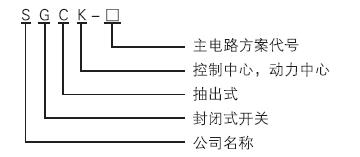

产品系列和主要规格

使用环境

　　1. 周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃;

　　2. 周围空气相对湿度为+40℃时，在较低温度时允许有最大的相对温度，如+20℃时为90℃，但应考虑到由于温度变化有可能会产生适度的凝露;

　　3. 户内使用，使用地点的海拔高度不得超过2000m;

　　4. 应安装在无剧烈震动和冲击，以及不足以使电器元件受到腐蚀的场所。

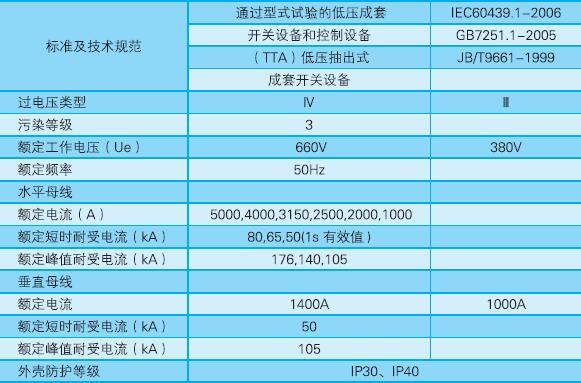

技术数据

主电路方案

　　本开关柜主电路方案共34组，47个规格，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特点

　　1. 开关柜的基本骨架为组合装配式结构，柜架的整个结构采用自攻螺钉紧固连接而成，加上门、隔板、封板、支架以及母线、抽屉及电器组件等组成一台完整地开关柜。由于原来的GCK1的骨架采用了GF28型材，这种型材的的钢板较薄，另外该型材在镀锌时，在其中内部一部分有死角，使得柜体的使用寿命大大缩短，同时又考虑到其整体结构的标准化等因素，我公司大胆加以改进，采用了C型特种型材，以25mm为模数，2mm的钢板弯制而成，再加上在装配时全部采用钢性较强的自攻螺钉进行紧固，使得组合更灵活方便，使用寿命更持久。

　　2. 开关柜采用模数化设计，将柜体分成三个区。顶部为母线区，前部为电器区，后部为电缆出线区，电器区和电缆区均由钢板隔开，以保证线路正常运行，有限防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安全可靠，对于馈电柜，柜宽为600mm，最多可装9个或18个馈电回路。(18个馈电回路只适合用于63A以下容量的负载单元)

　　3. 按开关柜使用特征可分为受电柜、PC柜(动力中心)、MCC柜(电动机控制中心)、电容补偿柜。

　　4. 各相同功能单元的抽屉均能互换，一旦发生故障，单元抽出，将备用抽屉插入，即可送电，这样大大缩短了由于故障而断电的时间，提高了设备的可靠性。

　　5. 开关柜可设计成固定柜与抽屉柜混合型，也可均为抽屉型既保留了固定柜的简洁、实用、价廉又具有抽屉的体积少、功能强，易于更换等优点。

　　6. 为确保操作程序和维修人员的人身安全，开关柜内设置了机械联锁机构，抽屉单元与门，主开关设置了机械联锁机构，使其使用更可靠。

　　7. 开关柜的抽屉高度分为四种标准尺寸，即：1单元/2/1单元、2单元、3单元，其结构轻巧，组装方便，布局合理，并切具有工作、试验、隔离三位置。

　　8. 开关柜的N、PE线在开关柜的后下方，PE线与柜架联结，不仅使出线电缆连接更方便，而且接地更可靠。

　　9. 在不降低防护等级的情况下，开关柜的顶部与上下通风门均设有通风系统。

电路元件选择

　　开关柜内元件主要选用技术性能指标先进或采用引进技术、国内已批量生产的电器元件。

　　1.主开关

　　630A及以上的电源进线及馈线开关，主选CW1(2)系列或HSW1、CM1(2)、RMW1系列，同时根据用户的需要，也可选用进口的MT系列、E系列或NZW系列等。

　　2.630A以下的馈线和电动机控制用开关，主要选用CM1系列及HSM1系列，同时根据用户的需要，也可选用进口的NS系列、T系列等塑壳断路器。

　　3.交流接触器主要选用B或A系列、LC1系列、3TB系列的接触器，以及与之配套的热能断路器，联锁机构。

　　4.电路互感器选用ALH系列、BH系列、SD II 系列、LMZ1系列。

　　5.熔断器选用高分段能力的NTOO系列。

　　外形尺寸与安装

　　1. 外形尺寸

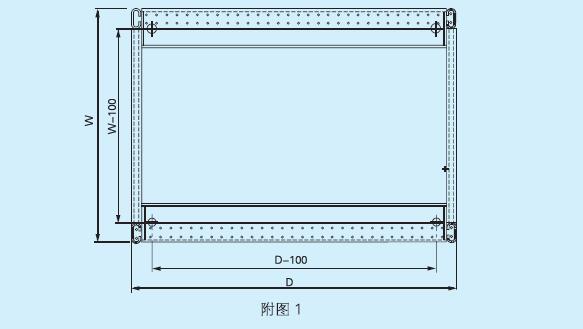

　　2. 安装尺寸见图1

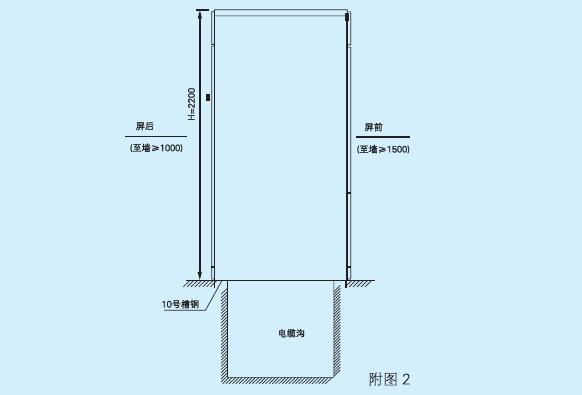

　　3. 安装GCK系列开关柜属于非靠墙垂直安装，其后面为柜体的出线电缆沟，为便于维护，后面距墙通常为1000-1200mm，正常距离安装见图2
